پست پدمانتد تمام روغنی
معرفی پستهای پدمانتد تمام روغنی
پست توزیع ایمن با کلیدها و فیوزهای داخل روغن

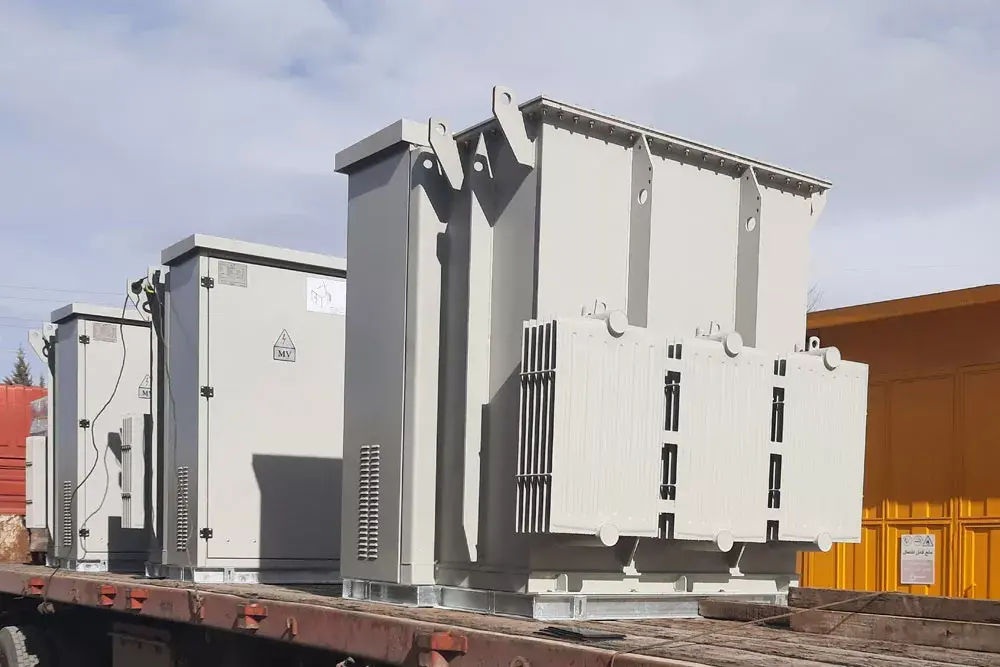

پستهای پدمانتد تمام روغنی از نوع پیشساخته و یکپارچه بوده که بر روی دیواره ترانسفورماتور نصب میشوند و اجزای اصلی آنها، شامل ترانسفورماتور، کلیدها و فیوزها، داخل محفظه روغن قرار دارند. در این نوع پستها از ترانسفورماتور هرمتیک روغنی با دیوارههای کنگرهای یا بالشتک گاز خنثی بههمراه سیستم خنککاری رادیاتوری استفاده میشود. طراحی این پستها به گونهای است که تنها توسط سازندگان ترانسفورماتور قابل تولید هستند و گزینهای مطمئن برای برقرسانی در محیطهای صنعتی، شهری و خاص محسوب میشوند.
ویژگیها و مشخصات فنی پستهای پدمانتد تمام روغنی
- سطح ولتاژ: 11kV تا 36kV
- توان ترانسفورماتور: تا 2500kVA
- نوع ترانس: هرمتیک روغنی با دیواره کنگرهای یا بالشتک گاز خنثی
- کلیدها: سکسیونرهای دورانی روغنی، قابل قطع و وصل زیر بار
- فیوزها: Bay-O-Net و فیوزهای محدودکننده جریان
- تجهیزات حفاظتی: ترمومتر، فشارشکن، روغننما، گیج فشار گاز
- درجه حفاظت: IP54 مطابق رنگآمیزی الکترواستاتیک و سهلایه صنعتی

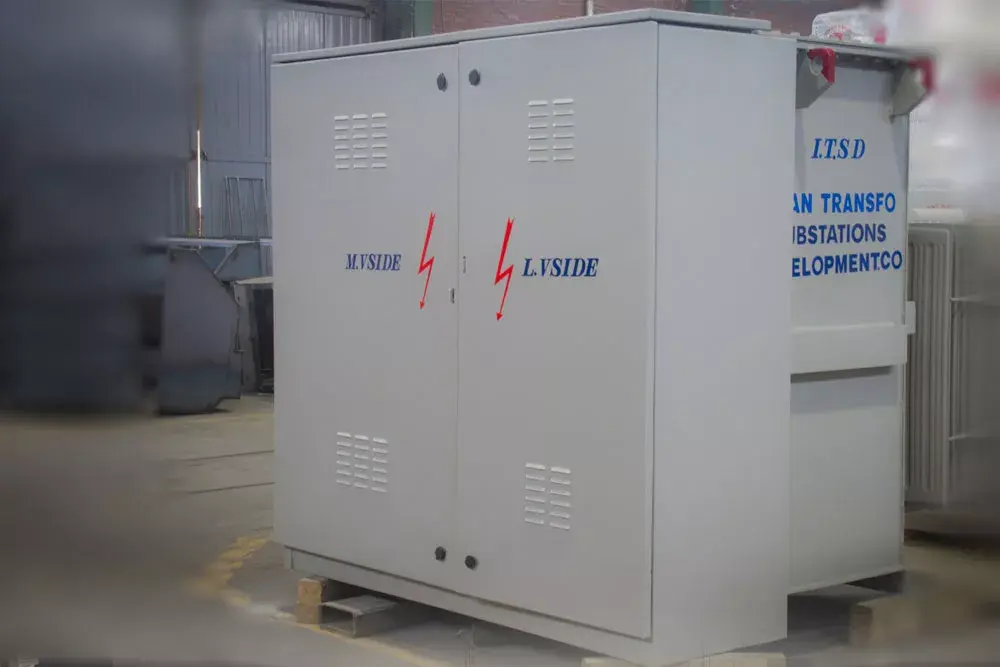

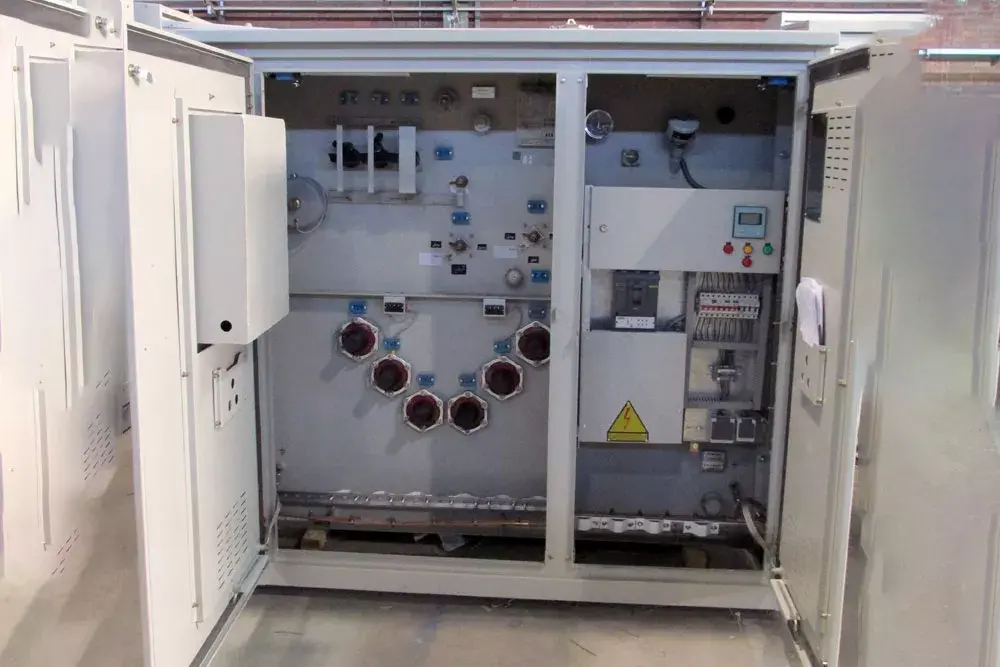

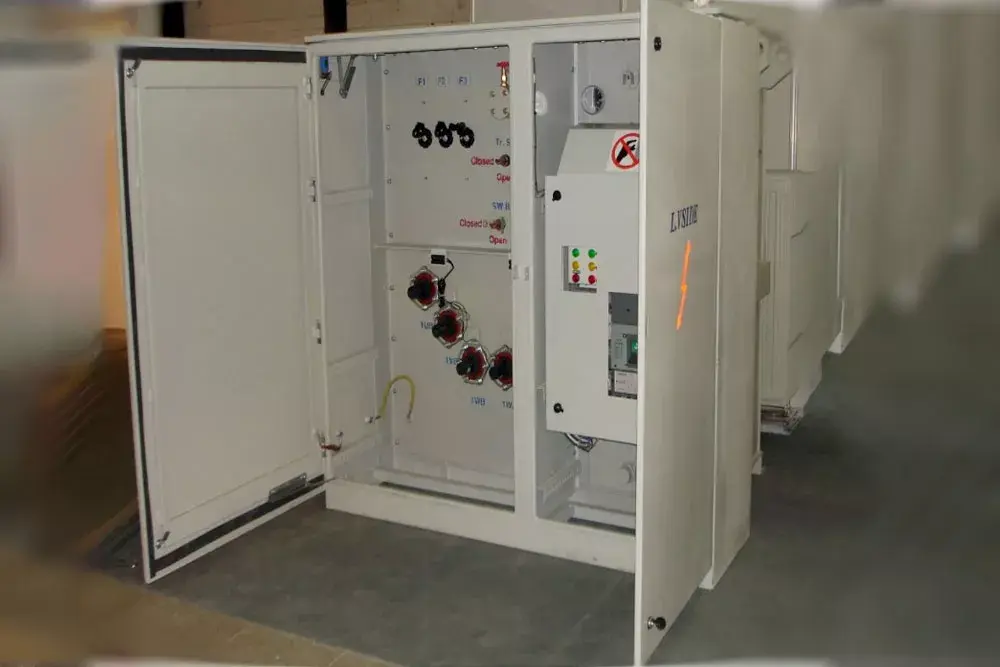

- دسترسی: دو درب از یک سمت برای MV و LV، با قفل ایمنی و میکروسوئیچ روشنایی
اجزای تشکیلدهنده پست پدمانتد تمام روغنی

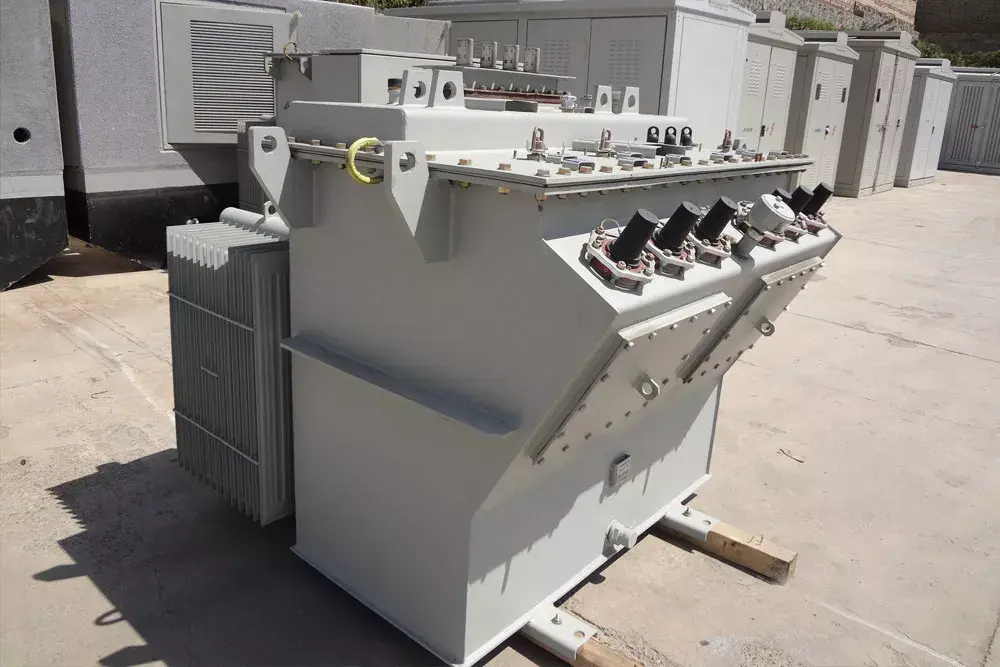

- ترانسفورماتور روغنی هرمتیک: با خنککاری رادیاتوری و سیستم بالشتک گاز

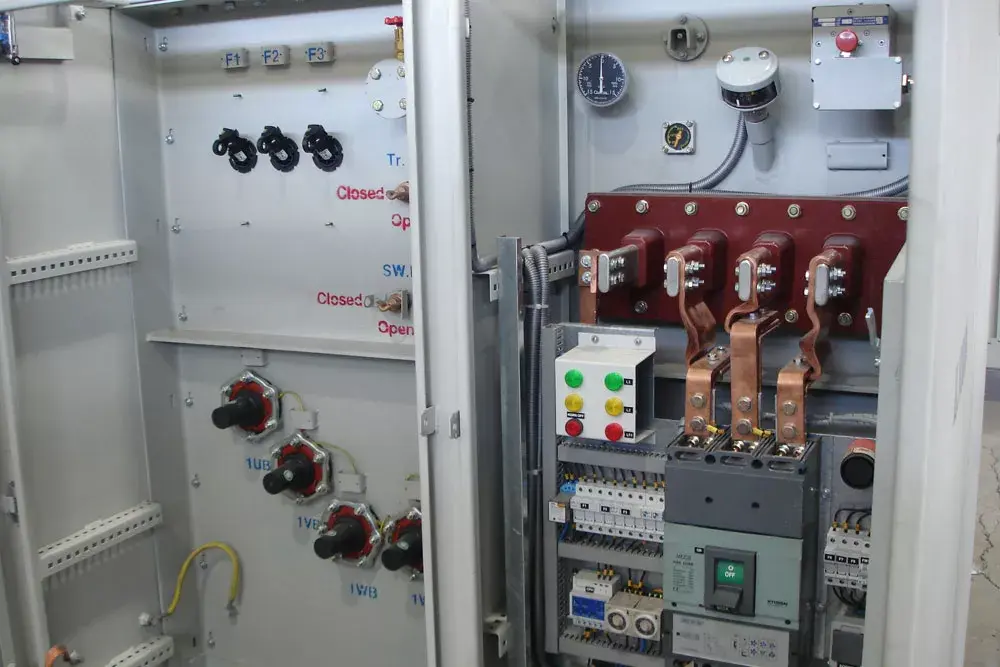

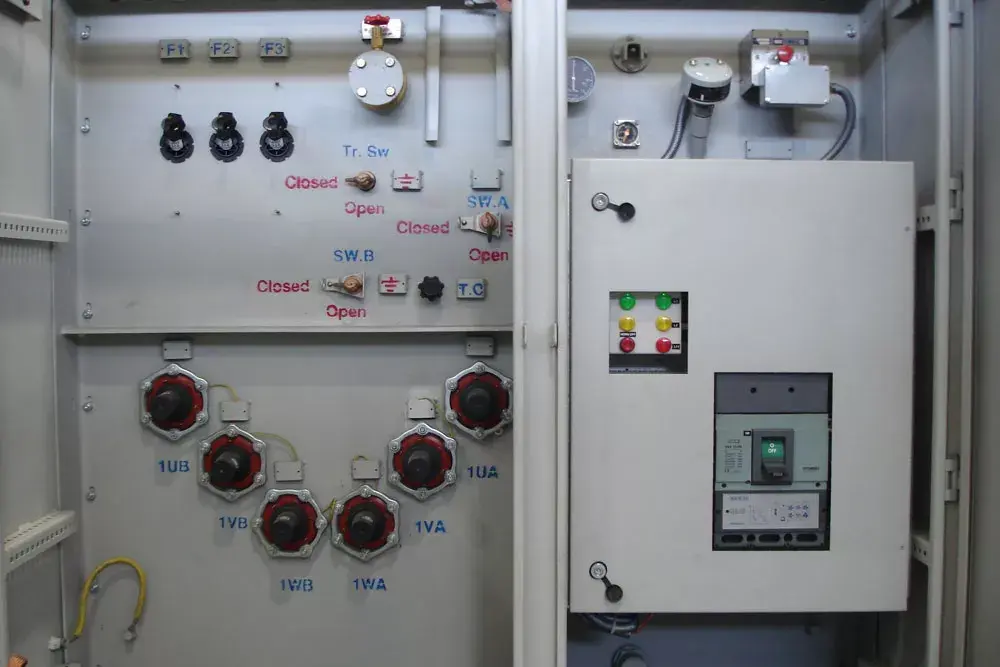

- کلیدها (سکسیونرها): دو عدد سکسیونر سهحالته برای فیدرهای MV و یک سکسیونر دوحالته برای فیدر ترانس
- فیوزها: Bay-O-Net و فیوز پشتیبان محدودکننده جریان برای حفاظت مطمئن

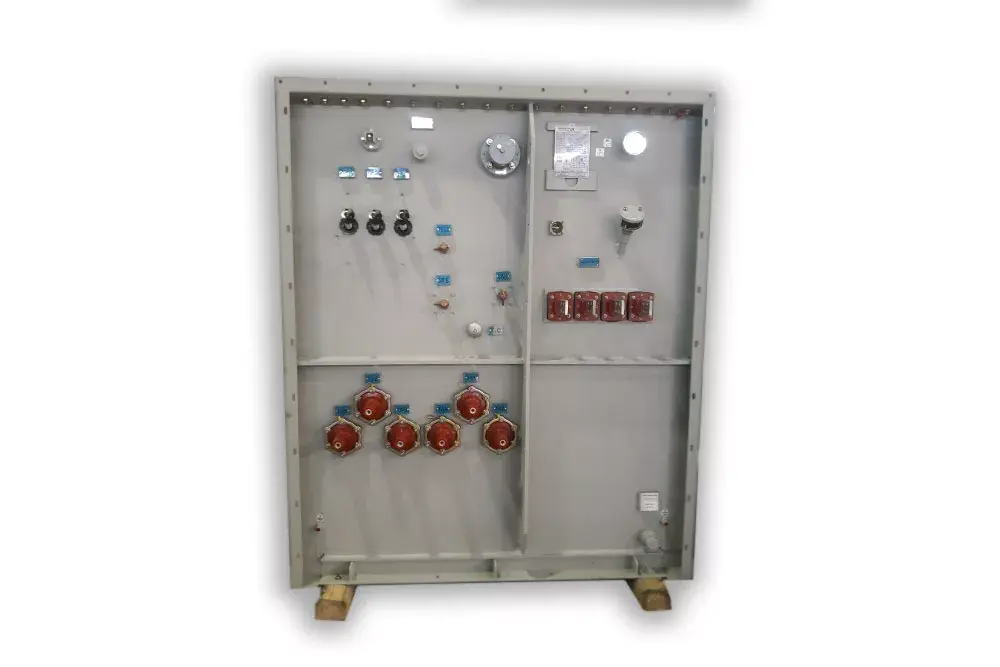

- بوشینگها: رزینی Plug-in type 630A برای فشار متوسط، بوشینگهای اختصاصی برای LV
- نشانگر ولتاژ خازنی: برای فیدرهای ورودی و خروجی (بدون نیاز به چراغ روی کابل)
کاربردهای پست پدمانتد تمام روغنی
- شبکههای توزیع برق شهری و روستایی
- پروژههای صنعتی و زیرساختی
- کارخانهها و نیروگاههای کوچک
- مناطق گرمسیری با دمای بالا
- پستهای موقت در پروژههای نفت، گاز و عمرانی
مزایای رقابتی پستهای پدمانتد تمام روغنی توسعه پستهای ایران ترانسفو
- طراحی تخصصی: ساخت توسط تولیدکننده ترانسفورماتور با استانداردهای روز
- ایمنی کامل: سیستم قفل، نشانگر ولتاژ و میکروسوئیچ در دربها
- مقاومت بالا: رنگ سهلایه صنعتی و بدنه مقاوم در برابر خوردگی و UV
- حفاظت چندلایه: با ترکیب فیوزهای Bay-O-Net و محدودکننده جریان
- نصب و نگهداری آسان: طراحی فشرده و یکطرفه با دسترسی سریع به MV و LV
پرسشهای متداول
- پست پدمانتد تمام روغنی چیست؟
- پستی پیشساخته است که اجزای اصلی آن مانند ترانسفورماتور، کلیدها و فیوزها داخل روغن قرار دارند و روی پد بتنی نصب میشود؛ مناسب برای محیطهای صنعتی، شهری و زیرساختی.
- تفاوت این پست با انواع دیگر در چیست؟
- استفاده از سکسیونرهای داخل روغن، فیوزهای Bay-O-Net و طراحی هرمتیک با خنککاری رادیاتوری، آن را از نظر ایمنی و پایداری در کلاس بالاتری قرار میدهد.
- این پستها در چه پروژههایی قابل استفاده هستند؟
- در پروژههای شهری، صنعتی، نیروگاههای کوچک، پالایشگاهها و مناطقی با دمای بالا و شرایط محیطی سخت.
- سیستم حفاظت این پستها چگونه است؟
- با استفاده از فیوزهای سریع، فیوزهای پشتیبان محدودکننده جریان، ترمومتر، فشارشکن، روغننما و گیج فشار گاز، حفاظت کامل فراهم میشود.
- آیا امکان سفارشیسازی وجود دارد؟
- بله، طراحی پست بر اساس توان، ولتاژ، نوع تابلو، رنگ، و شرایط محیطی مشتری انجام میشود.
- آیا این پستها نیاز به نگهداری خاصی دارند؟
- خیر، به دلیل طراحی هرمتیک و تجهیزات حفاظتی داخلی، نیاز به نگهداری پایین و عمر عملیاتی بالا دارند.
